Габиондар ГСИ-М (матрацы РЕНО)

ГСИ-М (РЕНО матрацтары) деп 6-дан 12 ш. метрге дейінгі ауданы бар және биіктігі 30 см-ден аспайтын матрац-тюфяк түріндегі габиондық конструкцияларды атайды. Бұйымдардың негізгі мақсаты – топырақты тұрақтандыру және нығайту, жағалау жолақтары мен жағалауды эрозиядан қорғау. Маттар алтыбұрышты ұяшықты қос күйдірілген болат тордан жасалады. Толтырғыш ретінде 200 мм-ге дейінгі фракциялы инертті материал қолданылады.

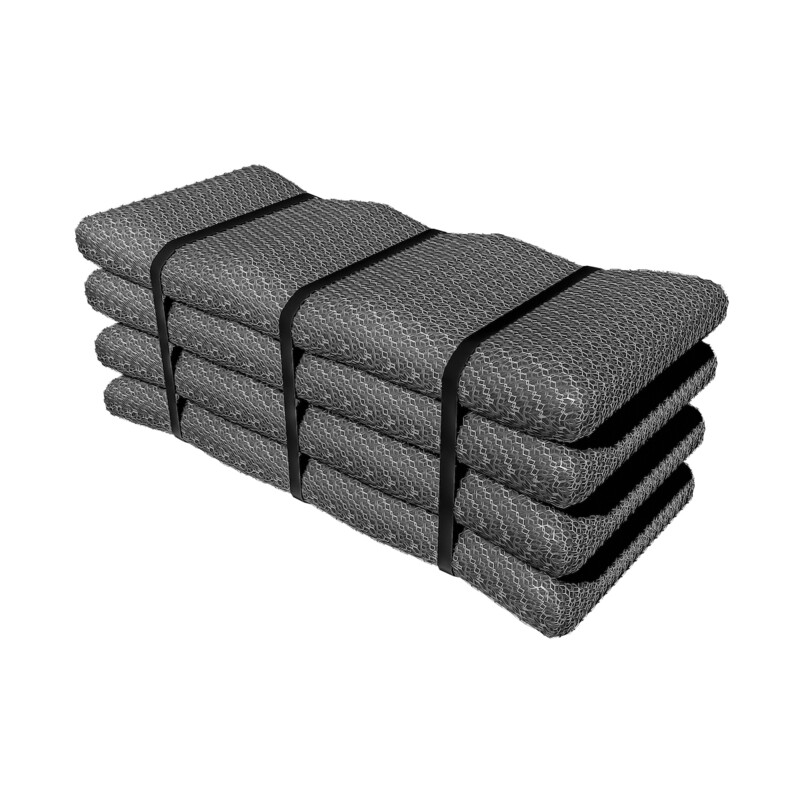

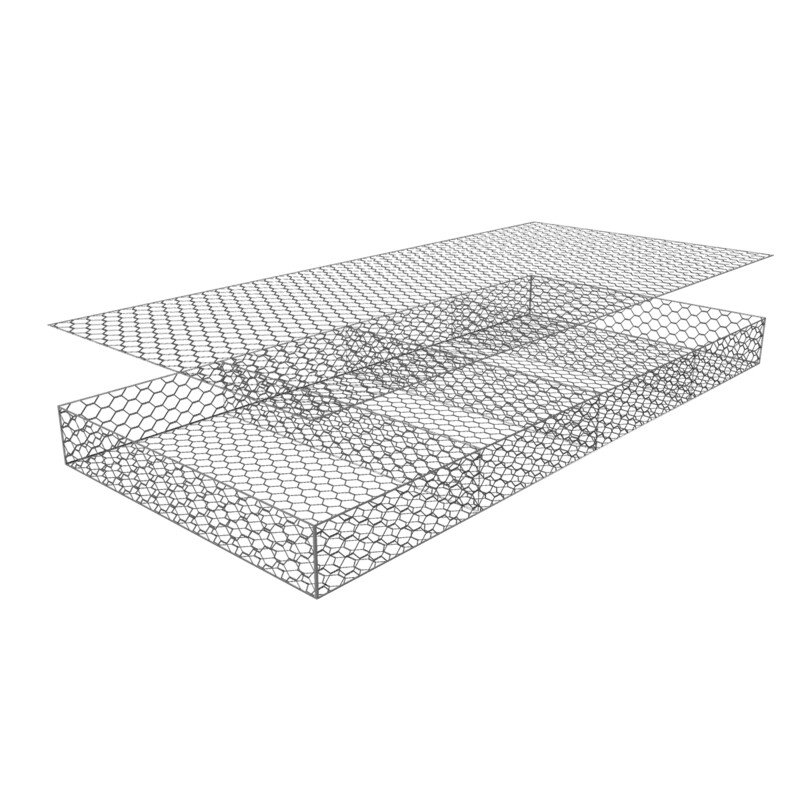

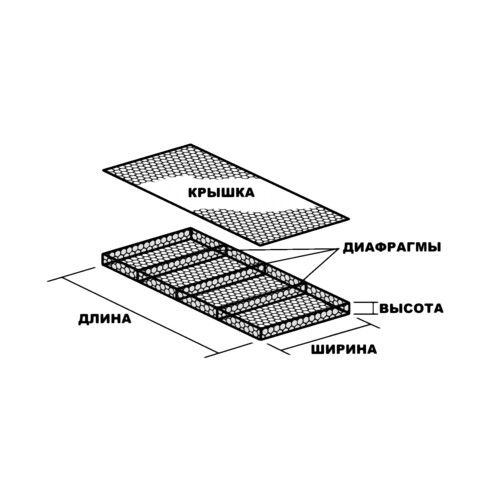

Маттардың ішкі кеңістігі көлденең бағытта 1.0-1.5 м ені бар бірдей бөлімшелерге бөлінеді, бөлімшелер диафрагмалары өндіріс кезеңінде түбіне бекітіледі, қақпақ алынатын болып жасалады. Бұйымдарды жинау орнына бұрыштары мен диафрагмалары ішке қарай бүктелген күйінде жеткізіледі, мұндай пакеттің қалыңдығы 5-6 см-ден аспайды. Сақтау кезінде пакеттерден 20-25 данадан топтама жасалады.

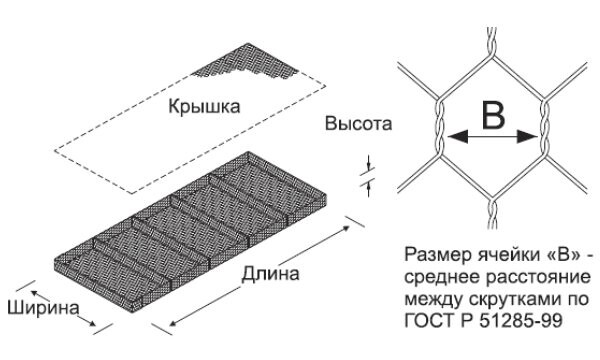

«GEONOR» компаниясы ГСИ-М-ді ГОСТ Р 52132-2003 ТУ 8397-020-52306731-2019 бойынша келесі өлшемдермен өндіреді: ұзындығы – 3.0-ден 6.0 м-ге дейін, ені – 2.0 м, биіктігі – 0.17, 0.23 және 0.30 м. Қосымша ретінде 4.0-5.0 мм диаметрлі болат таяқшамен қақпақты арматуралауға тапсырыс беруге болады, арматуралау қадамы – ұяшықтың бір немесе екі қатары арқылы.

ГСИ-М негізгі артықшылықтары

ГСИ-М оңай құрастырылады, габиондық конструкциялар ұзақ мерзімді және қоршаған ортаның теріс әсерлеріне төзімді, күтімді қажет етпейді, артықшылықтарының арасында:

• 45 градусқа дейінгі бұрыштағы қисық беткейлерге орналастырылуы мүмкін.
• Беткейлерге сенімді жатады, су ағымдарымен бұзылмайды.
• Маттарды бір немесе екі бөлімшені алып тастау арқылы қысқартуға болады.
• Ашық алаңдарда сақталады және оңай тасымалданады.
• Битумды мастикаға қанықтырылуы мүмкін, қанықтыру гидроизоляциялық қасиеттері бар монолитті масса құрайды.

ГСИ-М қолдану аясы

ГСИ-М аймақты абаттандыру, жағалау жолақтары мен теңіз түбін нығайту үшін қолданылады, қолдану аясы:

• Жағалау инфрақұрылымы объектілерін толқын және мұз жүктемелерінен қорғау.
• Қолдаулар мен инженерлік құрылымдар үшін негіздер ретінде.
• Уақытша су басуға ұшырауы мүмкін аймақтардағы антиэрозиялық қорғаныс ұйымдастыру.

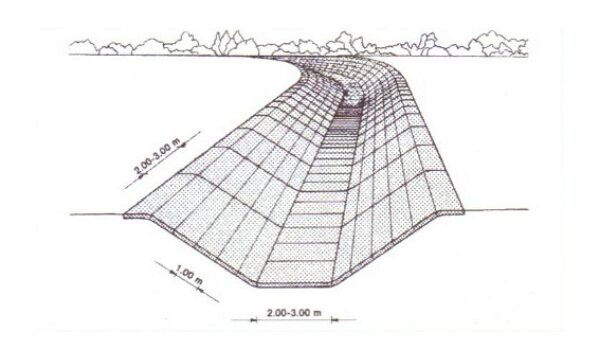

• Беткейлерді тұрақтандыру және нығайту, табиғи ландшафттарды қалпына келтіру.
• Қалалық және ландшафттық дизайн жобаларын іске асыру арқылы аймақтарды абаттандыру.
• Битуммен қанықтырылған габиондар мұнай өнімдерін сақтау жерлерін және өнеркәсіптік қалдықтарды жинау орындарын ұйымдастыру үшін қолданылады.

ГСИ-М химиялық және физикалық қасиеттері

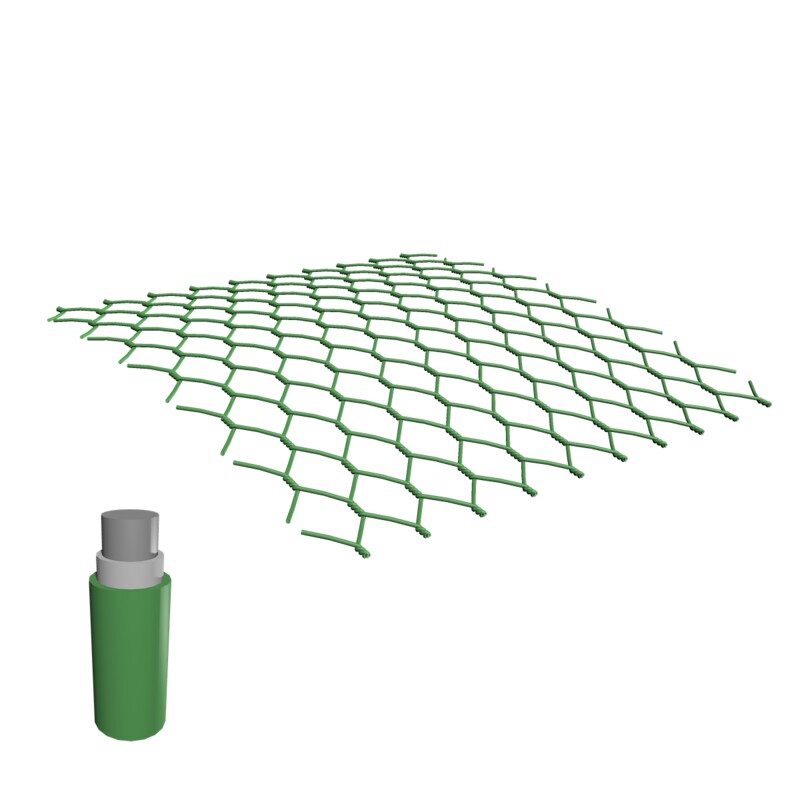

ГСИ-М антикоррозиялық қаптамасы бар сымнан тоқылған тордан жасалады, цинктелген тор 35 жыл бойы жұмыс қасиеттерін сақтайды, гальфан қаптамасы бар тор – 75 жыл. Сумен байланысатын габиондар ПВХ қаптамасы бар сымнан жасалады. Тор тоқу үшін жұмсақ болат сым қолданылады, термиялық өңдеу металлға пластикалық және жыртуға төзімділік береді, сым оңай иіледі, теріс температураларда пластикалық қасиеттерін сақтайды.

ГСИ-М-ге гидроизоляциялық қасиеттер беру үшін, құммен араласқан битумды мастикалар қолданылады, битум мен құмның көлемдік қатынасы – 1:4. Қоспаның шығыны шаршы метрге 150-200 кг.

Құрастыру және орнату

ГСИ-М жерге орналастыру кезінде құрастырылады, алаң алдын ала ірі тастардан, кесек пен ағаш тамырларынан тазартылады. Құрылымды бетке жайып, бүйірлік панельдер мен диафрагмаларды бір-бірімен скруткалармен немесе монтаждық сақиналармен байланыстырады, скруткалар 10-15 см сайын жасалады. Қисық беткейлерге маттарды диафрагмалар горизонтальды болатындай етіп орналастырады, көтерілу бұрышы 35 градустан асатын жартастарда құрылымдарды анкерлермен бекітеді.

Толтырғыш ретінде № 60 торы үшін 100-125 мм, ал № 80 торы үшін 125-200 мм фракциялы инертті материал қолданылады, тастарды габионның қалыңдығының 2/3-інен аспайтындай етіп горизонтальды орналастырады. Беткейлерде толтыруды төменнен жоғары қарай жүргізеді. Қақпақты алдымен бұрыштарынан бекітеді, обвязка бұрыштардан ортаға қарай жасалады, скруткалар 15-20 см сайын жасалады.

ГСИ-М материалы

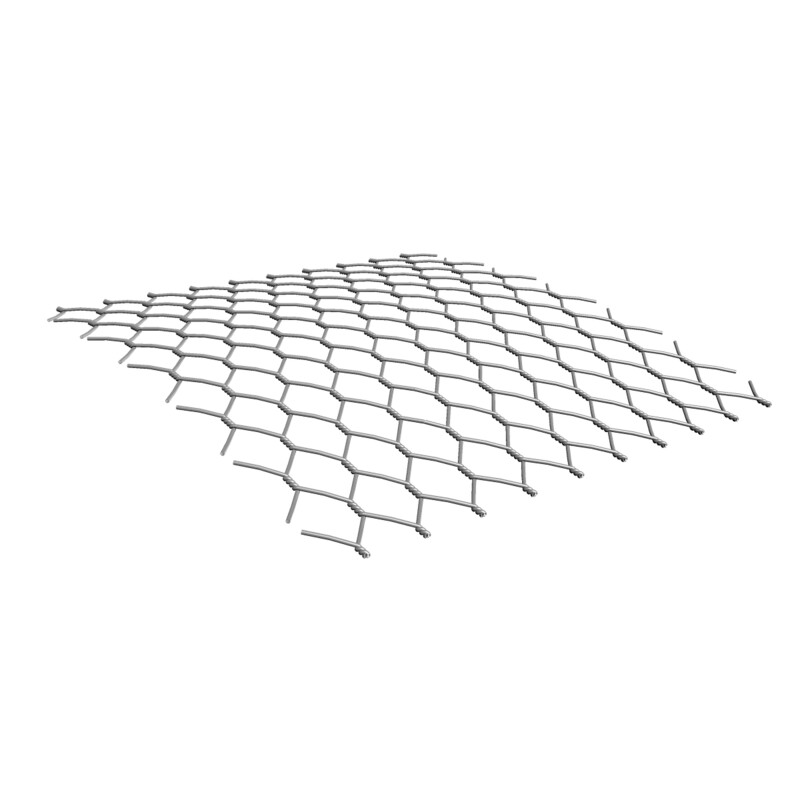

Габиондық тор алтыбұрышты ұяшықтардан тұрады, олар шахмат тәртібімен орналасқан, материал бал араларының ұясын еске түсіреді. Мұндай құрылым инертті материалмен габиондарды жүктеу кезінде, сыртқы әсерлер мен топырақтың қозғалысында пайда болатын тұрақты және нүктелік жүктемелердің тең бөлінуін қамтамасыз етеді. Ұяшықтық құрылым бір немесе бірнеше ұяшық зақымдалғанда жұмыс қасиеттерін сақтауға мүмкіндік береді. Тор оңай иіледі, әр түрлі кеңістіктік пішіндерді қабылдайды, қорғаныс қаптамасы коррозияға төзімділікті қамтамасыз етеді. Көлемдік пішіндерді жасау және ұлғайту скрутка немесе дәнекерлеу арқылы жүзеге асырылады.
