Габиондар ГСИ-Д (ДЖАМБО)

Габиондар ГСИ-Д жер жұмыстарының жоспарлануы процестеріне цифрлық технологиялар енгізілуі арқасында бөлек сыныпқа жатқызылды. Бұл бұйымдар бекітілген биіктігі мен ені бар, жасау үшін бір типті өлшемдегі болат торды қолданады, стандартты параметрлер сапа ретінде бастапқы мәліметтерді есептеу бағдарламаларына енгізіледі.

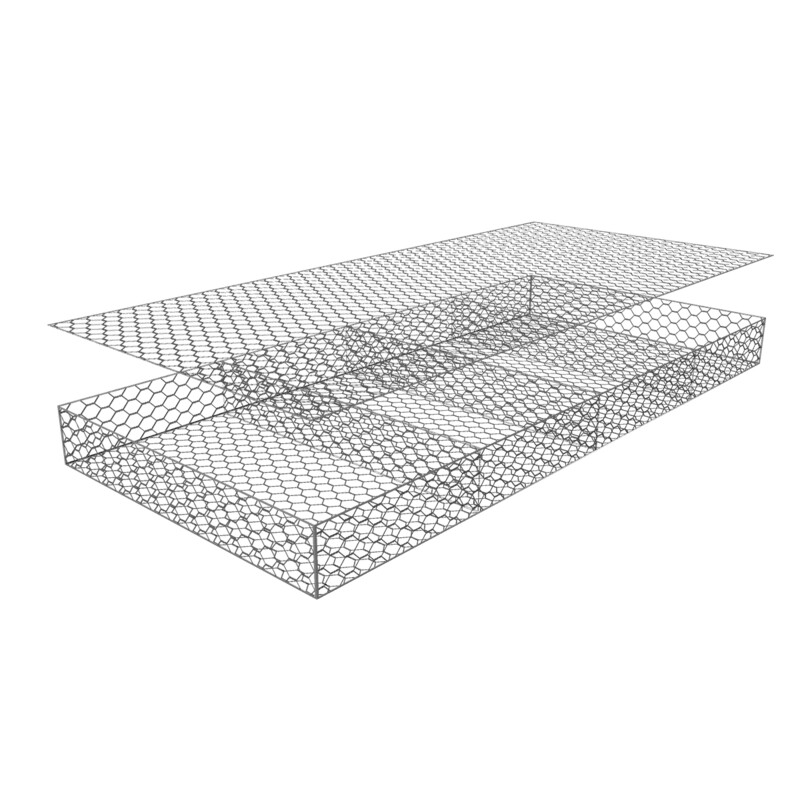

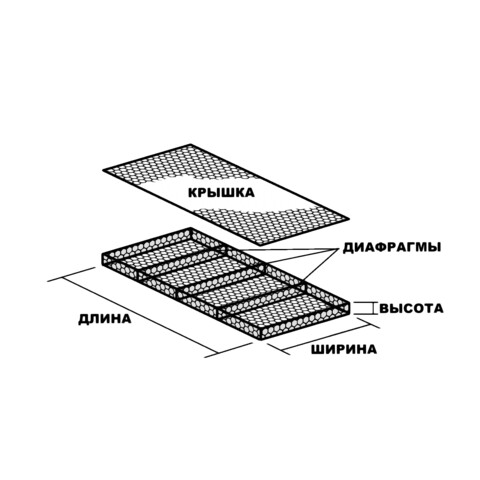

Габиондық конструкциялар № 80 алтыбұрыш жасушалы тордан жасалады, конструкцияны күшейту үшін ішкі кеңістіктің 6 метрлік мата бес бірдей бөлімге бөлінеді. Өнімдер құрылған күйде сақталады және тасымалданады, пакеттің қалыңдығы 5-6 см-ден аспайды, максималды салмағы – 65 кг-нан аспайды. Толтырғыш ретінде біртекті инертті материалды 150-200 мм фракциясымен қолданады. Колматация нәтижесінде толтырғыш шөгіп, максималды тығыздығы 2-3 жыл ішінде қалыптасады.

GEONOR компаниясы ГСИ-Д габиондарын ГОСТ Р 52132-2003 ТУ 8397-020-52306731-2019 бойынша келесі типті өлшемдермен жасайды: ұзындығы – 3.0-ден 6.0 м-ге дейін, ені – 2.0 м, биіктігі – 0.5 м.

ГСИ-Д (Джамбо) негізгі артықшылықтары

Габиондар ГСИ-Д-ның стандартты масса-өлшемдік сипаттамалары жер жұмыстары мен құрылыс жұмыстарын жобалауды автоматтандыруға мүмкіндік береді, бұл бұйымдар келесі артықшылықтарға ие:

• Оңай жиналады, қызмет көрсетуді қажет етпейді.
• Габиондық конструкциялардың бетон инженерлік құрылымдармен ауыстырылуы 50%-ға дейін үнемдеуге мүмкіндік береді.
• Біртекті қиыршық тастармен толтырылған габиондар тартымды көрінеді.

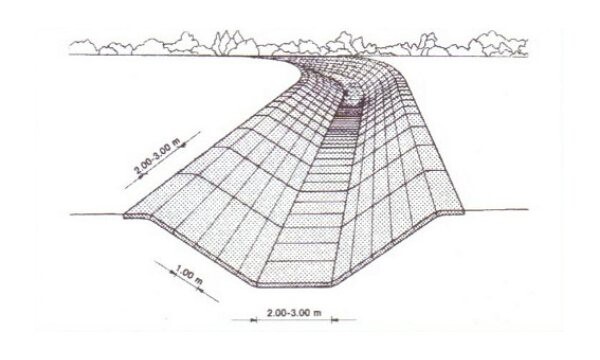

• 45 градусқа дейінгі қисықтықтары бар жатық беттерге төселе алады.
• Ауа және су коррозиясына төзімді, өнімдер суға салынуы, батпақты жерлерде пайдаланылуы мүмкін.

ГСИ-Д (Джамбо) қолдану аймағы

Габиондар ГСИ-Д (ДЖАМБО) аймақты жабдықтау және гидротехникалық құрылыста қолданылады, габиондарды қолдану аймағы:

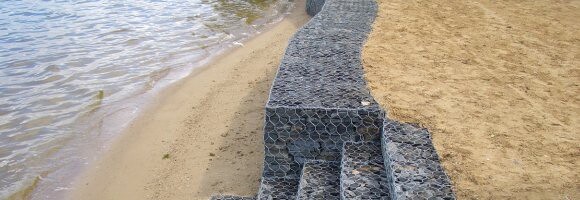

• Аймақты абаттандыру, жағалау жолақтарын, теңіз түбін және өзен арналарын нығайту.
• Гидротехникалық құрылымдарды, көпірлер мен жағалау инфрақұрылымының нысандарын толқынды және мұздық жүктемеден қорғау.
• Беткейлер мен жол жиектерін тегістеу және арматуралау.
• Серпімді және сыпырғыш топырақты аймақтарды эрозиядан қорғау.
• Ландшафтты және қалалық дизайнда декор элементтері ретінде қолдану.

ГСИ-Д (Джамбо) химиялық және физикалық қасиеттері

ГСИ-Д габиондары қорғаныс қабаты бар тордан жасалған, цинк қабаты бар тор 35 жыл бойы жұмыс қасиеттерін сақтайды, гальфан қабаты бар тор – 75 жыл. Сумен байланыста болатын габиондар үшін ПВХ қабаты бар тор қолданылады.

Габиондық тор тоқымасы үшін қыздырылған болат сым пайдаланылады, термиялық өңдеу металға икемділік береді және жыртуға қарсы тұрақтылықты арттырады. Сым оңай иіледі, шектеулі статикалық жүктемелер әсерінен, үзілместен 12-15% созылады. Сымға қорғаныс қабаты гальваникалық әдіспен жабылған, қорғаушы қабат жарылмайды және бөлінбейді.

Жинақтау және орнату

ГСИ-Д габиондары жинақтау орнында жинақталады, жұмыс алаңы үлкен тастардан, түбірлерден және ағаштардың тамырларынан тазартылады. Габиондық конструкция жер бетіне жайылады, жан жақтарының панельдері мен диафрагмалары тік жағдайға көтеріледі және бір-бірімен айналмалы жолақтармен немесе монтаждық сақиналармен байланыстырылады, айналмалар 15-20 см сайын жасалады. Байлау үшін 2.4-2.6 мм диаметрлі гальванизацияланған сым қолданылады. 35 градустан асатын қисықтық беткейлеріне орнатылатын габиондар анкерлермен бекітіледі. Толтырылған кезде габиондар қозғалмайды.

Толтырғыш ретінде № 80 тор үшін 125-200 мм фракциясы бар инертті материал қолданылады, тастар горизонтальды түрде орналастырылады, онда бір де бір тас габионның қалыңдығының 2/3-інен асуы керек. Жатық беттерге орнатылған маттар төменнен жоғары қарай толтырылады. Қақпақ алдымен бұрыштарда бекітіледі, байлау бұрыштардан ортаға қарай жасалады, айналмалар 15-20 см сайын жасалады.
