Цилиндрлік габиондар (ГСИ-Ц)

Цилиндрлік габиондар әрдайым дөңгелек пішінді бола бермейді, көбінесе бұл бұйымдар үлкен, абайсыз толтырылған қаптама сөмкелер сияқты, ашық шеттерімен келеді. Бұл бұйымдар алтыбұрышты ұяшықты қос күйдірілген болат тордан жасалады, толтырғыш ретінде қиыршық тас, тас кесектері немесе басқа да қолжетімді инертті материалдар қолданылуы мүмкін, кейбір жағдайларда бұл бұйымдарға арматуралық қаңқа жасалады. Цинк қаптамасы бар сымды тор 35 жыл бойы тұтастығын сақтайды, гальфан қаптамасы бар тор – 75 жыл, осындай сипаттамалар ұзақ мерзімді жобаларды іске асыру үшін габиондарды қолдануға мүмкіндік береді.

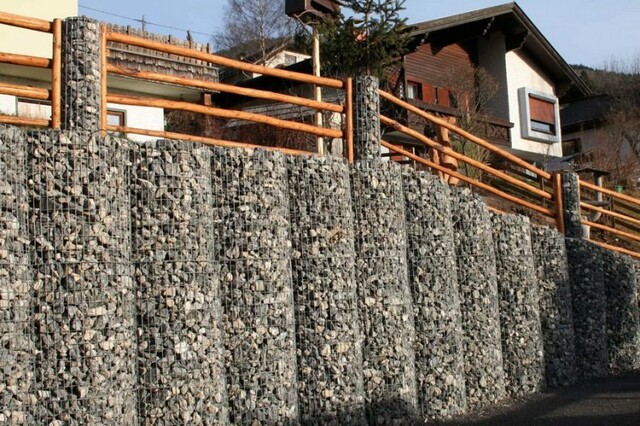

Цилиндрлік габионды бұйымдар аймақты абаттандыру және су айдындарын, теңіз түбіндегі жағалау жолағын толқын жүктемесінен қорғау үшін қолданылады. Сумен байланысатын габиондар ПХВ қаптамасы бар сымнан жасалады. Ұзындығы 4 м болатын цилиндрлік габионның салмағы 6 тоннадан астам, жерге немесе теңіз түбіне орналастырылған кезде, бұйым өз салмағының астында деформацияланып, бетке тығыз жатады, мұндай кедергі секундына 5 метр жылдамдықпен ағатын судың қысымына төтеп бере алады.

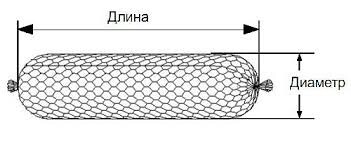

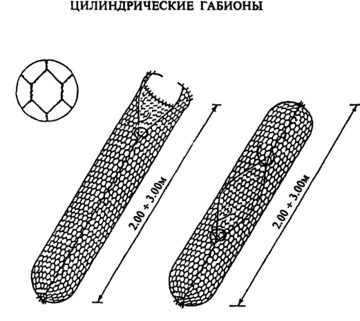

«GEONOR» компаниясы ГОСТ Р 52132-2003 ТУ 8397-020-52306731-2019 бойынша келесі өлшемдердегі цилиндрлік габиондарды өндіреді: ұзындығы – 2.0, 3.0 және 4.0 м, диаметрі – 0.65 және 0.95 м, бұйымдар рулон түрінде жеткізіледі. Қосымша ретінде сыртындағы қатты қаңқа мен арматуралық шеңберлерден жасалған каркасты тапсырыс беруге болады.

ГСИ-Ц негізгі артықшылықтары

Цилиндрлік габиондар оңай құрастырылады, жұмыс екі жұмысшының көмегімен және қолжетімді қол құралдарының көмегімен орындалады, басқа да артықшылықтарының арасында:

• Тегіс емес беттерде, тазартылмаған теңіз және өзен түбінде орналастырылуы мүмкін.
• Арнайы сақтау шарттарын қажет етпейді және оңай тасымалданады.
• Толтыру үшін арзан және қолжетімді инертті материал қолданылады.
• Габиондардан жасалған қабырға су ағымдарына қарсы тұрақты кедергі жасайды.
• Металл қабық су мен атмосфералық коррозияға төзімді.
• Бетонды толқынбағандармен салыстырғанда габиондарды пайдалану 50%-ға дейін үнемдеуге мүмкіндік береді.

ГСИ-Ц қолдану аясы

Цилиндрлік габиондар техногендік апаттар мен апаттардың зардаптарын жою үшін ТЖМ бөлімшелері қолданатын құралдар құрамына кіреді, басқа да тапсырмалар арасында:

• Теңіз және өзен гидротехникалық құрылымдарының жағалау жолақтарын толқын қысымынан қорғау.
• Жасанды су айдындарын құру үшін тоғандар мен бөгеттер салу.
• Ландшафттық-қалпына келтіру жұмыстарын жүргізу, беткейлерді жасау, топырақ шұңқырларын және ойықтарын толтыру.
• Батпақты жерлерде жолдар салу және құбырлар төсеу.
• Мәңгі тоң жерлерде жұмыс және қойма алаңдарын ұйымдастыру.

ГСИ-Ц химиялық және физикалық қасиеттері

Цилиндрлік габиондар өндіру үшін 60х80 мм (№ 60 торы) және 80х100 мм (№ 80 торы) өлшемді алтыбұрышты ұяшықты қос күйдірілген тор қолданылады. Тор тоқу үшін 1.2-тен 4.0 мм дейінгі диаметрлі қорғаныс қаптамасы бар болат сым қолданылады, қаптама түрлері:

• Цинкті (белгілеу – Ц).
• Цинк+ПВХ (ЦП).
• Алюмоцинковое (ЦАММ) – «Гальфан» қаптамасы.

Термиялық өңдеу металға пластикалық және жыртуға төзімділік береді, сым оңай иіледі, иілген жерлерде жарықтар пайда болмайды. Қорғаныс қаптамасы жарылмайды және қабыршақтанбайды, ПХВ қаптамасы теңіз коррозиясынан тиімді қорғайды.

Құрастыру және орнату

Габиондарды жазық, қатты беттегі жұмыс алаңында құрастырады. Тор жайылады, иілген жерлері және бүйірлері түзетіледі, көлденең бағытта байланыс сымының кесінділері тоқылады, байланыс сымдары 40-50 см сайын орналастырылады. Байланыс сымдары үшін 4-5 мм диаметрлі сым қолданылады. Сыртқы байланыс сымдары шеттен екінші ұяшық қатары арқылы созылып, берік иіледі, ішкі байланыс сымдарынан габион диаметрінен үлкен диаметрлі шеңберлер бүгіледі. Тордың пішіні ноқаттың ашық қауызын еске түсіреді, ішкі кеңістік инертті материалмен қолмен немесе кішігірім механизмдер арқылы толтырылады.

Толтырғыш ортасы бойынша ұзындығымен 20-30 см қалыңдығындағы қатарлармен салынады, 110-150 мм өлшемдегі тастардың мөлшері кемінде 90% болуы тиіс. Кезекті қатарды орналастырғаннан кейін, байланыс сымдарымен манипуляция жасап, торға дөңгелек пішін береді. Барлық көлем толтырылғаннан кейін, қарама-қарсы жақтарды сыммен скруткалармен немесе скоба-шеңберлермен біріктіреді, скруткалар 15-20 см сайын жасалады.

Құрастырылған габиондарды орналастыру орнына көтергіш-тасымалдау техникасы арқылы ауыстырады.

ГСИ-Ц материалы

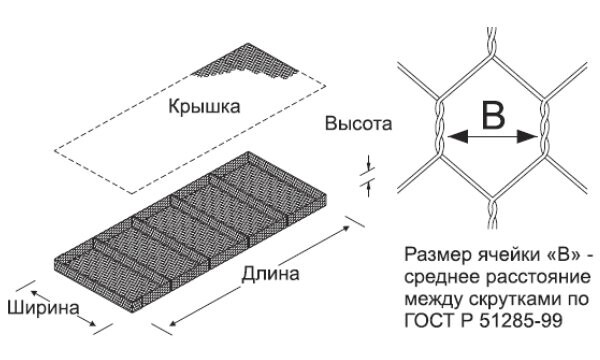

Габиондық тор алтыбұрышты ұяшықтардан тұрады, олар шахмат тәртібімен орналасқан, материал бал араларының ұясын еске түсіреді. Мұндай құрылым тұрақты және нүктелік жүктемелердің инертті материалмен габиондарды жүктеу кезінде, сыртқы әсерлер және топырақ қозғалыстарында пайда болатын тең бөлінуін қамтамасыз етеді. Ұяшықтық құрылым бір немесе бірнеше ұяшық зақымдалғанда жұмыс қасиеттерін сақтауға мүмкіндік береді. Тор оңай иіледі, әр түрлі кеңістіктік пішіндерді қабылдайды, қорғаныс қаптамасы коррозияға төзімділікті қамтамасыз етеді. Көлемдік пішіндерді жасау және ұлғайту скрутка немесе дәнекерлеу арқылы жүзеге асырылады.
